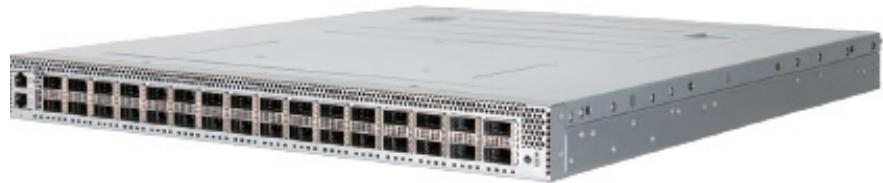

钰登DCS810 交换机是用于大型数据中心的可编程分支或主干交换机。 在 1RU 外形规格中， 该交换机通过 32 个 QSFP-DD 端口提供线速 L2 交换和 L3 路由、 深度数据包检测和流量负载平衡等， 支持多达 32 个 400 GbE 连接。 DCS810 可以部署为支持 25/50/100 GbE 到具有 100/400 GbE 上行链路的服务器、 路由器等的分支交换机， 或作为支 持 100/400 GbE 分支和主干互连的主干交换机。 此开放式网络交换机加载了开放式网络安装环境 (ONIE)， 该环境支持 安装兼容的网络操作系统 (NOS) 软件， 包括开源选项 Open Network Linux 和商业 NOS 产品。

主要特点和优点

• 用于数据中心架构的超高性能裸机交换机基础设施
• 采用英特尔网络的可编程 Tofino2 交换机芯片设计
• 部署为分支或主干交换机， 支持 25/50/100 GbE 到服务器， 具有 100 或 400 GbE 上行链路
• 部署为支持 100 或 400 GbE 分支和主干互连的主干交换机
• 32 x QSFP-DD 交换机端口， 每个端口支持 1 x 400 GbE， 或通过分支线缆实现 4 x 100 GbE、 8 x 50 GbE 或 16 x 25 GbE 或 40 GbE 或 10 GbE
• 第 2 层或第 3 层转发 12.8 Tbps （25.6Tbps 全双工）
• 支持端口到电源的气流方向
• 所有端口在前； 可从后方接入电源和风扇
• 热插拔、 负载共享、 冗余交流电源
• 5+1 冗余热插拔风扇模块
• 交换机预装了诊断和开放网络安装环境 (ONIE)， 用于自动加载兼容的开源和商业 NOS 产品
• 兼容SONiC开源网络软件
• 每个管道具有 20 个匹配动作单元级的四路可编程数据包处理管道

端口

• 交换机端口：
  • 32 个 QSFP-DD 端口。 每个端口使用分支线缆支持 1 x 400 GbE 或 4 x 100 GbE 或 8 x 50 GbE 或 16 x 25 GbE

• 端口侧管理端口：
  • 1 x RJ-45 串行控制台
  • 1 x RJ-45 1G BASE-T 管理
  • 1 x USB A 型存储
  • 基板管理控制器 (BMC) Aspeed AST1250A1-GP

关键组件

• 交换机芯片： Intel Tofino2 BFN-T20-128Q （U系列）
• CPU 模块： Intel Pentium D-1517 (4 core@1.6GHz) 8GB SO-DIMM
• 128GB M.2 固态硬盘

性能

• 交换容量： 12.8 Tbps （25.6 Tbps 全双工）
• 巨型帧支持高达 9216 字节
• 数据包缓冲区大小： 64 MB 集成数据包缓冲区

物理和环境

• 尺寸 （宽x深x高） ： 440 x 507 x 44 毫米 （17.32 x 19.97 x 1.73 英寸）
• 重量： 10.005 公斤 （20.05 磅）
• 风扇： 5+1 热插拔冗余风扇
• 工作温度： 0°C 至 40°C （32°F 至 104°F）
• 存储温度： -40°C 至 70°C （-40°F 至 158°F）
• 工作湿度： 0% 至 95% 无冷凝
• 工作海拔： 0 到 10,000 英尺

软件

• 交换机加载了开放网络安装环境 （ONIE） 软件安装程 序
• 兼容ONL和SONiC软件

LED灯

• QSFP-DD 端口 LED： 链路状态、 活动、 速率
• 以太网管理端口 LED： 链路状态、 活动
• 系统 LED： 诊断、 定位器、 PSU 和风扇状态

电源

• PSU： 2 个冗余、 负载共享、 热插拔 AC
• 输入电压： 90 至 240 VAC， 50-60 Hz

• 安全
  • UL/CUL
  • UL、 CSA
• CB
  • IEC： EN-60950-1 & IEC 62368

• RoHS
  • 有害物质限制 (RoHS) 6/6
  • 中国有害物质限制 (RoHS)

• 环境：
  • 温度： IEC 68-2-14
  • 振动： IEC 68-2-36， IEC 68-2-6
  • 冲击： IEC 68-2-29
  • 跌落： ISTA 2A
  • 声级： 待定
